Пневмотранспортные системы
и промышленная автоматизация:
от проекта до сервиса
Пылеудаление, мусороудаление, сбор пищевых отходов, подъемное оборудование
Системы центрального пылеудаления, вакуумного мусороудаления, вакуумные системы сбора и хранения пищевых отходов
Контейнеры с прессом, гидравлические подъемники для контейнеров, измельчителей, фильтров, воздуходувок и автоматики
Строительное оборудование, подъемники, кран-балки, тельферы и др.
Автоматизация цементных складов, силосов, линий по изготовлению сухих смесей, малых растворо-бетонных узлов
Что мы делаем
Проектирование, автоматизация, программирование, разработка алгоритмов работы, изготовление, монтаж, пусконаладка, сервисное обслуживание, ремонт, модернизация
Примеры наших систем
Система центрального пылеудаления
Система глубокого вакуума с тремя водокольцевыми насосами для промышленных станков
Вакуумная система сбора и хранения пищевых отходов
Система центрального пылеудаления

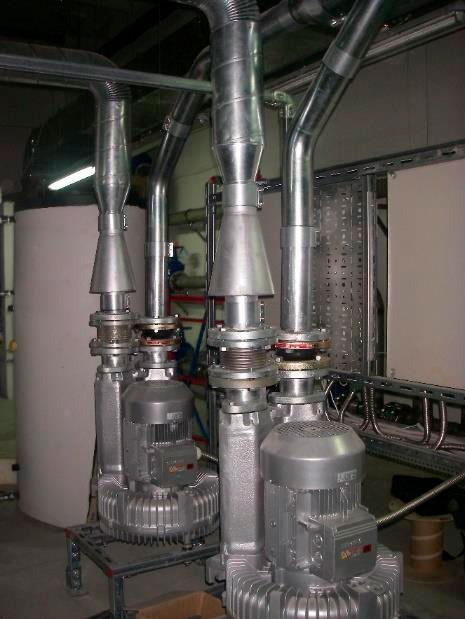

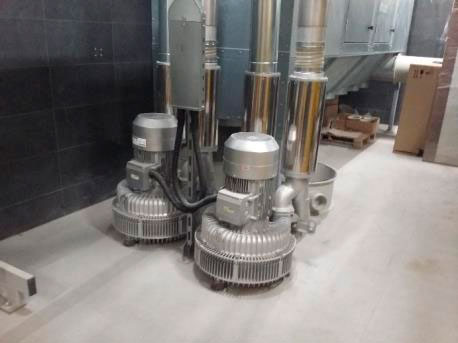

Силовые агрегаты

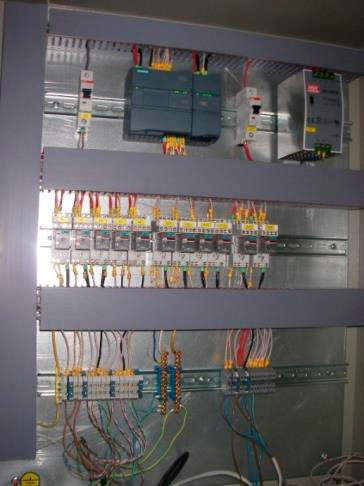

Щит управления

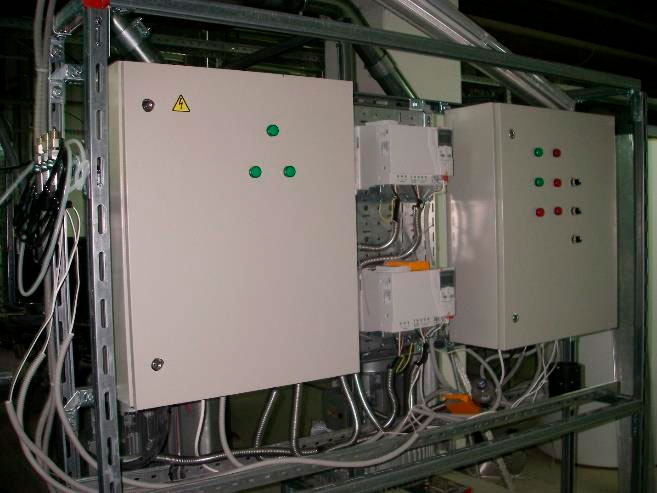

Панель управления. Щиты и преобразователи частоты

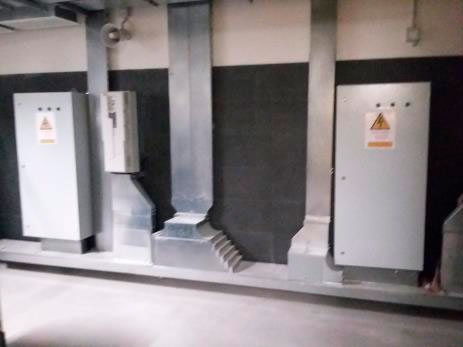

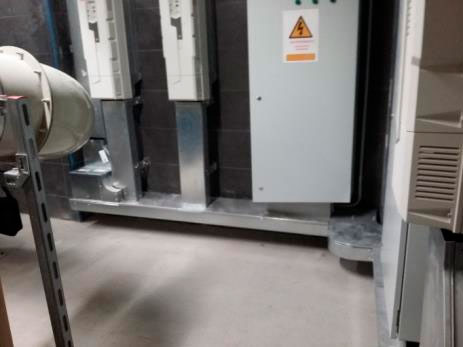

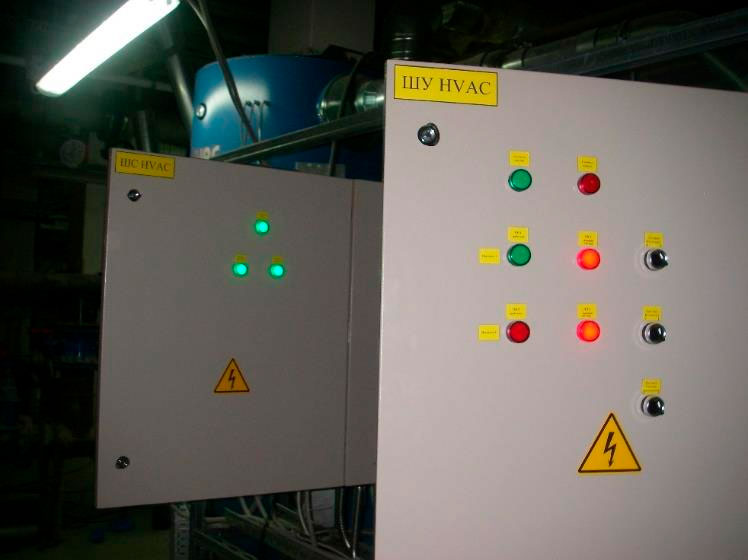

Силовой щит и щит управления

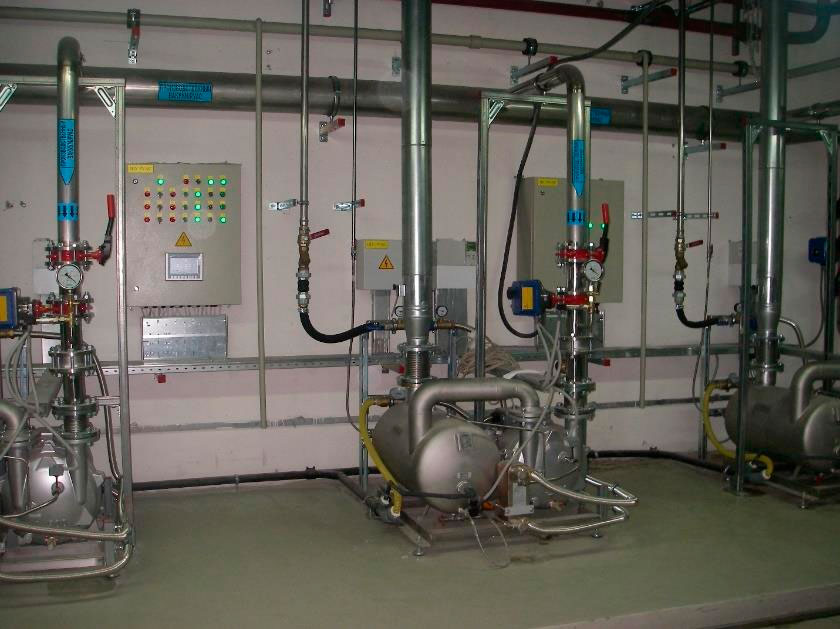

Система глубокого вакуума с тремя водокольцевыми насосами для промышленных станков
По желанию заказчика можно предусмотреть экран, на который выводятся необходимые для отслеживания параметры.
Например: моточасы, давление, температура, индикация о состоянии, журнал событий, рецепты, графики, отчеты и др.
На экран можно вывести кнопки управления механизмами и процессами. Также можно предусмотреть диспетчеризацию, передачу сигналов о состоянии оборудования и значения параметров на верхний уровень.

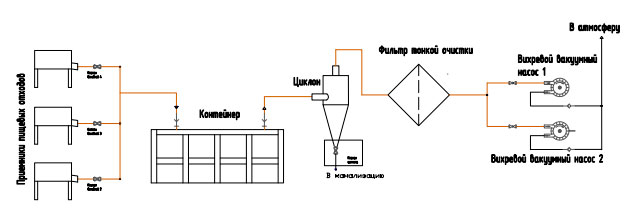

Вакуумная система сбора и хранения пищевых отходов
Забор с нескольких приемников в здании пищевых отходов и транспортировка пневмотранспортом в контейнер для хранения и дальнейшей утилизации.
Система центрального пылеудаления
Описание системы
Устройство центрального агрегата
Технические характеристики
Документы
Описание системы
Вашему вниманию представляем разработанною нами модульную конструкцию для системы центрального пылеудаления.
Модульная конструкция/центральный агрегат представляет собой комбинацию из циклона, фильтра тонкой очистки, накопителя пыли, системы управления и силового блока от 3 до 22 КВт. При необходимости в мощной системе пылеудаления несколько модулей объединяются в одну.

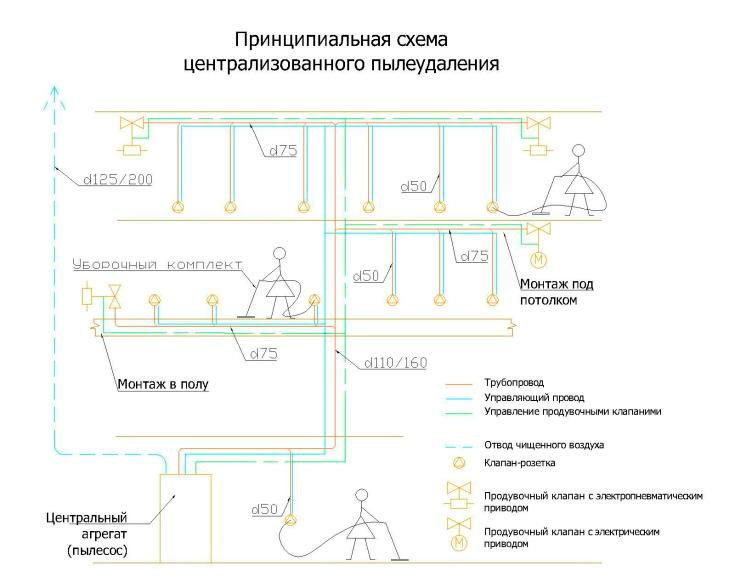

Система пылеудаления состоит из центрального агрегата, трубопроводов, продувочных клапанов, клапан-розеток, уборочные комплекты (шланг, наконечники). При подключении уборочного шланга к клапан-розетке, центральный агрегат автоматический включается. Напряжение в системе управления 12/24 В постоянного тока. Датчики оптимизируют мощность всасывания и непрерывно минимизируют потребление энергии.
При отсоединении уборочного шланга от клапан-розетки, происходит продувка труб для упреждения засоров, очистка фильтра и центральный агрегат отключается, переходит в режим ожидания. Центральный агрегат требует минимального обслуживания, что приводит к снижению затрат на обслуживание. Трубопроводы рассчитаны на вибрацию, интенсивное использование и высокое давление всасывания.

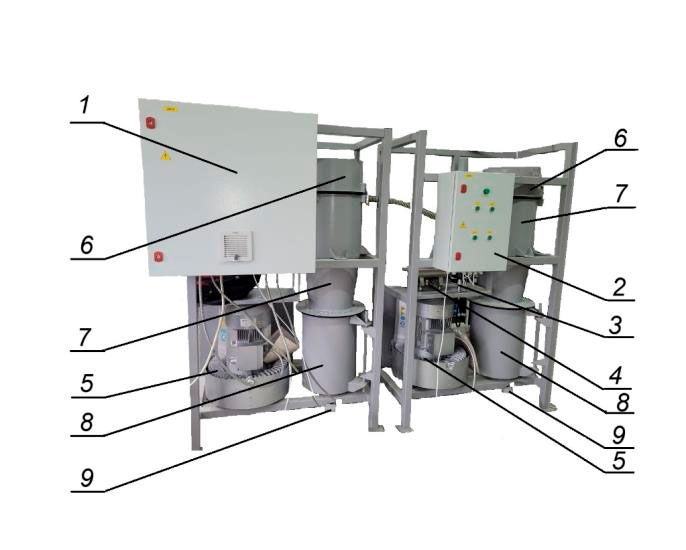

Устройство центрального агрегата
Центральный силовой агрегат состоит из следующих компонентов:
1. Щит силовой.
2. Щит управления.
3. Преобразователь давления.
4. Ресивер воздуха для очистки фильтров.
5. Вихревая воздуходувка.
6. Фильтр тонкой очистки 1 и 2.
7. Циклон, отделяющий крупные фракции мусора
8. Мусоросборник
9. Педаль, фиксирующая мусоросборник
Все компоненты смонтированы в два модуля:
1. 1130 мм х 1100 мм х 1990 мм
2. 1130 мм х 1100 мм х 1990 мм

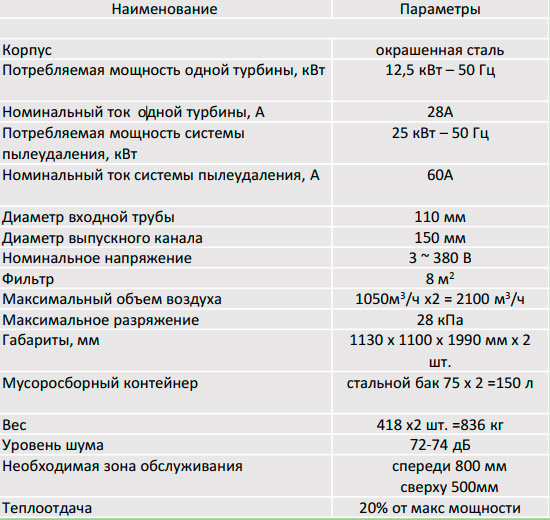

Технические характеристики
Документы
-Структурная схема.
-Функциональная схема.
-Принципиальная схема щита силового ЩС.
-Внутренний вид щита силового ЩС.
-Принципиальная схема щита управления ЩУ.
-Внутренний вид щита управления ЩУ.
-Внешний вид щита управления ЩУ.
-Спецификация щитов.
-Руководство по эксплуатации частотного преобразователя.
-Руководство по эксплуатации турбин (вихревая воздуходувка).
-Паспорт преобразователя давления.
